一、概述

 随着根据《消防信息化“十三五”总体规划》指导思路，结合消防工作及部队建设实际需要，建设两大应急通信系统，实现全国各总队、支队城市重大灾害事故和地质性灾害事故救援应急通信系统的全面覆盖，全面提升事故现场消防部队应急通信保障能力，为困难地区配备地质性灾害事故救援应急通信系统，此外，我国在"十四五"时期，还将强化科技引领和人才支撑，驱动消防事业创新发展，深化拓展信息化应用。借力国家新型基础设施建设发展战略，积极融入“智慧城市""智慧应急”，深化"智慧消防"建设，补齐基础设施、网络、数据、安全、标准等短板，加快消防信息化向数字化智能化方向融合发展。建设消防共享服务一体化指挥调度平台，依托应急管理部下发的各地应急单位加强卫星、5G、Mesh自组网等网络通信技术建设，强化消防灭火、应急救援时专网通信能随时、随地、应需而通的音视频通信保障能力。

二、项目分析

城市消防站是强化区域就近消防灭火先锋，为消防灭火争取保贵救援时间，是消防灭火最先到达事故障现场的专业救援队员，如何在到达现场后第一时间采集现场火势火情视频回传到消防指挥中心，为指挥部提供最新最全的火场视频资料以作为指挥员指挥调度人、物、机械的依据；

一套专业化、系统化的Mesh自组网最小化视频图传指挥调度系统应满足以下几个功能需求：

(1)快速部署、快速开通：在消防事故现场临时架设快速开通无线通信网络；

(2)采用布控球拍摄现场火势火情视频，通过Mesh固定站回传到指挥箱；

(3)指挥箱可HDMI输出接入消防指挥调度平台华平通信终端通过卫星、移动4G/5G专回传到指挥中心；

三、方案设计

方案采用Mesh无线自组网技术来实现城市消防站到达消防灭灾救援现场时，第一时间采用Mesh自组网固定站延伸指挥调度箱与布控球无线通信距离，把最贴近火灾现场的现场视频采集后通过Mesh网络回传到指挥箱，指挥箱HDMI输出接到消防视频会议终端或华平通信终端，将视频回传到消防中心指挥大屏上，便于快速部署稳定可靠的处突现场、现场指挥通信车、省/市/县五级联动的音视频图传通信系统 。

Mesh自组网技术采用同频组网、多跳中继，每个节点设备可随机快速移动，系统拓扑可随之快速变化更新且不影响系统传输。整个系统部署便捷、使用灵活、开机即用无需配置、维护方便，能够在快速移动、遮蔽非视距等复杂应用场景下，提供可靠、及时、高效、安全的全IP化的清晰语音、宽带数据、高清视频及可视化指挥调度等多媒体综合业务。

自组网无线通信系统设计目标：通过Mesh自组网通信系统融合4G/5G专网通信技术和卫星通信技术实现指战员协同作战精准出击和指挥员身临其境高效决策的目标。

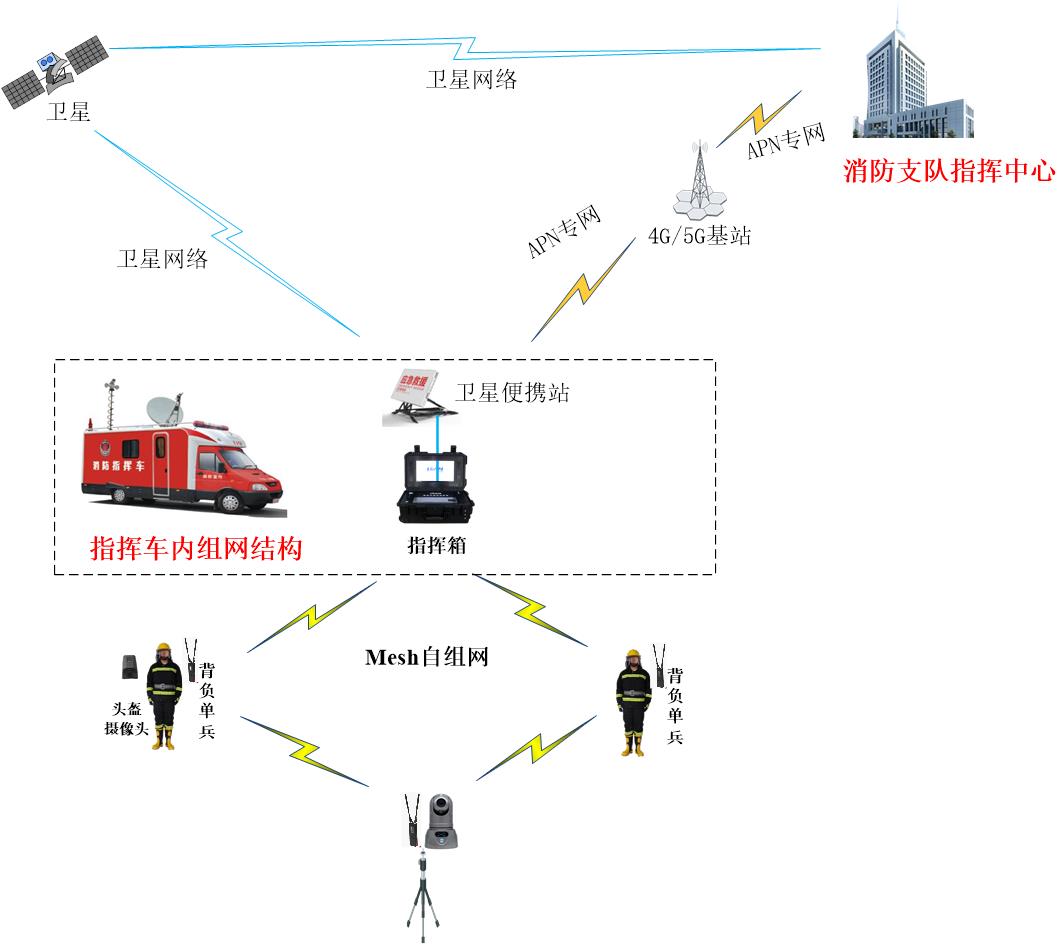

    1、网络拓扑图

2、方案说明

Mesh自组网无线图传通信指挥调度系统，是基于Mesh自组网技术设计，所有自组网设备开机即可组网无需配置，开机即组网通信，可网线接布控球，可PTT语音对讲，可采用可视化指挥调度平台软件调取布控球拍摄现场视频，可通过可视化指挥调度终端APP实现指挥箱和一线消防员音视频通话完成协同救援；

(1)一线消防救援队员

现场应急救援人员自组网电台自动互联组网，可接网线接布控球或头盔摄像头视频、对讲话唛语音，实现一线救援人员相互协同作战，并可与指挥车通信完成现场救援人、物、技等调度任务。

(2)布控球

布控球采用三角架安装在救援现场，全方位拍摄现场火势火情，布控球网线接Mesh固定站，与指挥箱组成Mesh网络延伸通信，实现建筑物地下室到地面、化工厂核心火灾区到安全区之间的专网通信；

(3)指挥箱

指挥箱Mesh与Mesh固定站组成距离延伸通信专网到达布控球到达的火灾现场位置，现场布控球采集的现场火势火情回传到指挥箱后，指挥箱处的一线指挥员可以根据现场火势 情况调派人、物增援现场灭火救援，指挥箱可通过HDMI接入消防队华平视频终端将现场布控球视频通过4G/5G消防专网或卫星网络传回远端指挥中心为指挥中心指挥员指挥调度决策提供现场情况依据。

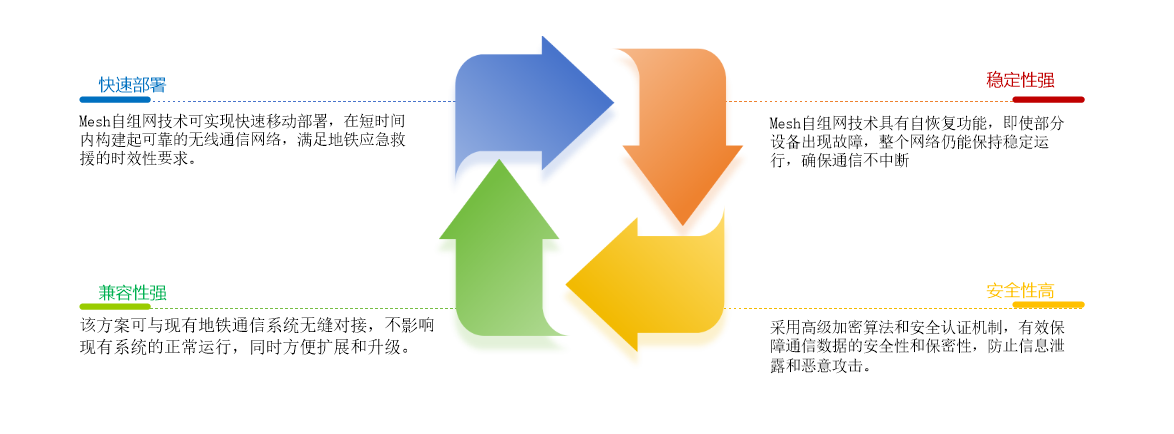

3.方案优点
