一、项目背景

      近年来，随着无人机技术的快速发展和普及，国内外无人机危害公共安全或对机场及军事禁区事件频发，如国外无人机袭击事件2018年8月4日，委内瑞拉总统阅兵遭遇“无人机袭击 ”，2019年9月14日，胡塞武装无人机袭击致沙特石油减产一半；2019年12月1日，叙利亚武装部队反击哈马省西部空 军基地的武装无人机袭击；国内2018年2月7日， 中部战区联合河北警方共同处置了一起唐山无人机“黑飞 ” 违法飞行对军 、民航造成巨大损失的事件，2020年6月17日，萧山机场多架无人机低空飞行导致民航航班延误等事件的发生，为了应对诸如此类无人机事件的威胁，重店区域如：机场、电力变电站、油田储油基地、军事禁区等重点场所建设低空反无人机系统成为了必要之举。

二、需求分析

      为防止测绘无人机或低、慢、小黑飞无人机在军事禁区、机场净空保护区、石油气行业重启区域、电力露天变电站和换流站等场所进行拍照、录像、测绘、低空飞行等行为造成对国家安全和公共安全造成直接或间接的危害，构建反无人机立体防御系统 ,实现对无人机的“预案、预警、识别、定位、追踪、查打处置”的全流程防控，需求如下：

(1)实时监测和识别防控区域内无人机活动；

(2)对进入防控区域的所有无人机进行识别和分类；

(3)对非法或潜在危险的黑飞无人机进行干预和驱离；

(4)提高低空空域的管控能力，降低安全风险。

三、解决方案

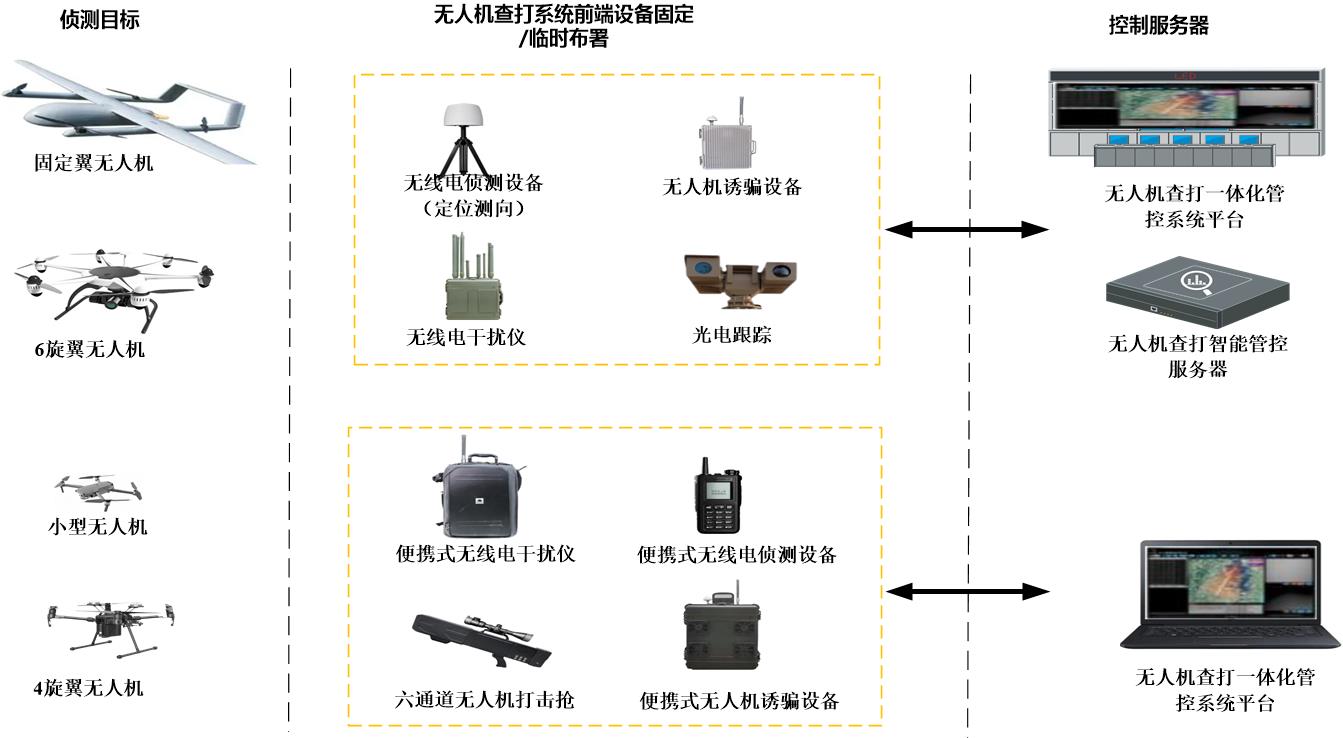

1、系统结构图

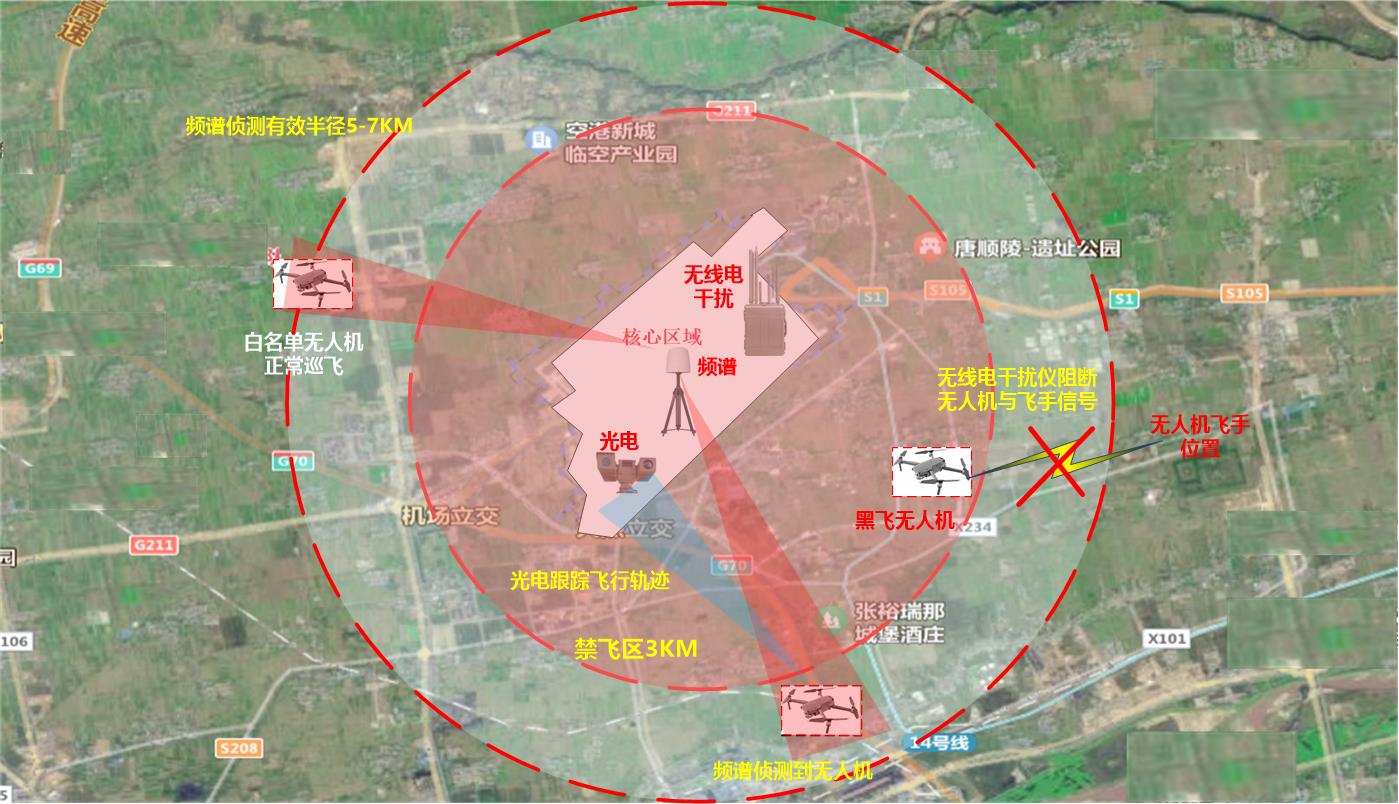

防御系统布署说明：

(1)固定设备分为无线电侦测设备、无线电干扰设备组成、无人机诱骗设备、光电跟踪设备；无线电侦测设备负责 对区域内目标的探测预警，提供目标方位，发现无人机频段、无人机型号等信息；光电追踪设备对无人机进行视觉追踪；无人机诱骗设备发送虚假指令，使无人机误入其他区域或返回起飞点。

(2)移动设备为车载侦干诱设备、便携式察打一体设备，负责对会馆快速临时部署、随行保障、周界巡逻形成快速临时低空防御区。

(3)管控中心软件负责对前端设备的状态和操作进行管理控制、打击反制无人机提供智能可视化界面，实现统一监控查打和调度，当无线电侦测设备在防控区域内发现目标，侦测无人机方位、无人机频段后联动光电跟踪设备跟踪无人机飞行轨迹，当对防控区域有威胁时联动无线电干扰设备对无人机控制信号进行干扰使其失去控制返航或采用无线电诱骗设备发送虚假GPS信令，使无人机在指定区域降落，构建反无人机察打一体化监控防护体系。总体系统采用分布式管理架构，所有设备都采用网络通信，统一的协议进行交互传输,系统具有很强的兼容性,接入方式灵活,能够充分满足任何特殊,复杂的要求。

2、防御系统工作流程

如图所示：当无线电侦测设备在防控区域内发现目标，侦测无人机方位、无人机频段后联动光电跟踪设备跟踪无人机飞行轨迹，当对防控区域有威胁时联动无线电干扰设备对无人机控制信号进行干扰使其失去控制返航或采用无线电诱骗设备发送指定GPS信令，使无人机在指定区域降落起获。

3、系统方案优点
